Masse-, Volumendurchfluss-, Dichte- und Konzentrationsmessung von Flüssigkeiten und Gasen
Führende Coriolis-Technologie von KROHNE
OPTIMASS Masse-Durchflussmessgeräte für alle Prozessanwendungen und Messungen im eichpflichtigen Verkehr
KROHNE besitzt mehr als 3 Jahrzehnte Erfahrung in der Entwicklung der innovativsten Coriolis-Durchflussmessgeräte. Wenn es um die Auswahl eines Durchflussmessgeräts geht, deckt die OPTIMASS Serie das komplette Spektrum an leistungsstarken und zuverlässigen Coriolis-Messgeräten für alle relevanten Anwendungen ab. Unsere Ingenieure haben mit dieser Serie ein komplettes Portfolio von kleinen bis großen Messgeräten für einfache Messungen oder anspruchsvolle Anwendungen, z. B. hochkorrosive Medien oder mehrphasige Durchflüsse mit unterschiedlichen Gasanteilen und komplexen Durchflussbedingungen, entwickelt, die sich für Hochdruck sowie kryogene und hohe Temperaturen eignen.
Alle Messgeräte sind darauf ausgelegt, Einschränkungen im Einbau für den Anwender zu vermeiden – unter einfacher Berücksichtigung der Regeln der Technik kann das gewünschte Ergebnis problemlos erzielt werden. Innerhalb des Systems kontrolliert die Diagnosesoftware eine Reihe von Prozess- und Hilfsgrößen, um auf den Prozesszustand des jeweiligen Mediums zu schließen. Die Geräte erlauben den sicheren drahtlosen Zugriff per Bluetooth®, auch bei sicherheitsgerichteten Anwendungen, und können dank innovativer EGM™-Technologie (Entrained Gas Management) den Betrieb über einen weiten Bereich von Gasanteilen und komplexen Durchflussbedingungen aufrechterhalten.
Entdecken Sie auf dieser Seite die vielen Vorteile, die das OPTIMASS Produktportfolio bietet.
Komplettes Portfolio von Masse-Durchflussmessgeräten
Die OPTIMASS Serie bietet ein komplettes Geräteportfolio von DN01 bis DN400 mit großem Druckbereich und für Temperaturen von -200°C bis 400°C. KROHNE liefert hochwertige Masse-Durchflussmessgeräte mit geraden und gebogenen Messrohren. So kann der Kunde stets das passende Gerät für seine individuelle Applikation auswählen. Wir bieten eine einzigartige Konstruktion mit geradem Rohr für einen minimalen Druckverlust bei Anwendungen mit hochviskosen und korrosiven Flüssigkeiten sowie Schlammanwendungen.
Dies ist das einzige Einzel-Geradrohr-Durchflussmessgerät, das in Titan, Edelstahl, HC-22 und Tantal lieferbar ist. Die leistungsstarke Ausführung mit gebogenem Rohr eignet sich für Anwendungen mit Hoch- und Tieftemperaturen und extrem hohen Drücken.
- Masse-, Volumendurchfluss-, Dichte- und Konzentrationsmessung von Flüssigkeiten und Gasen
- Verschiedene Ausführungen: vom gebogenen Doppelmessrohr bis hin zum einzelnen Geradrohr
- Von DN01 bis DN400
- Großer Druckbereich

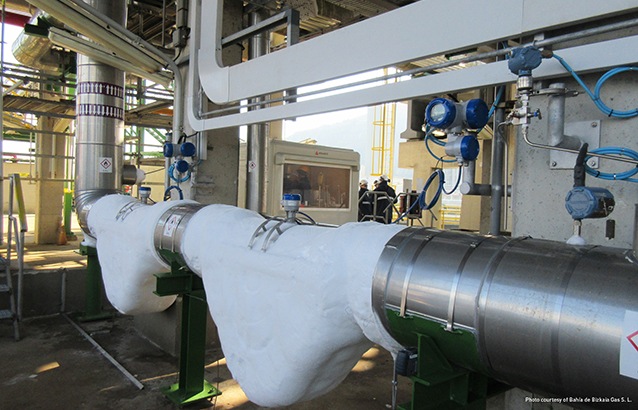

- Großer Temperaturbereich von -200°C bis 400°C
Die Produkte setzen auf führende Technologie und sind für vielfältige komplexe und anspruchsvolle Umgebungen entwickelt, in denen Genauigkeit und Zuverlässigkeit entscheidend sind. Die OPTIMASS Serie eignet sich für alle Prozessanwendungen und Messungen im eichpflichtigen Verkehr, insbesondere zur Messung von Flüssigkeiten, Gasen und Flüssigkeiten mit Gasanteil.

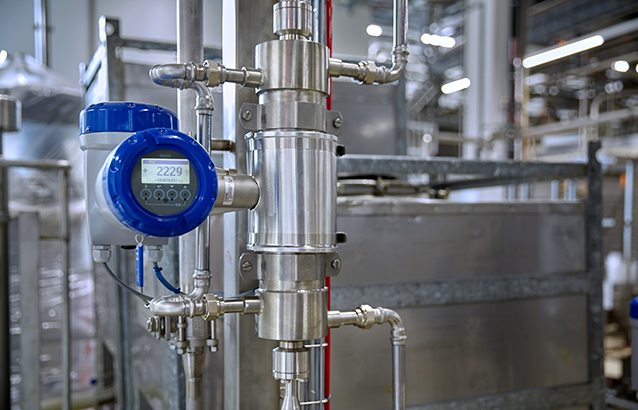

Einige Beispiele:
EGM™-Technologie ‒ Entrained Gas Management
EGM™ wurde für OPTIMASS Coriolis-Masse-Durchflussmessgeräte entwickelt, um durch Luft- oder Gaseinschlüsse in Flüssigkeiten verursachte Probleme zu meistern. Leistungsstarke Regelalgorithmen ermöglichen den kontinuierlichen Betrieb des Durchflussmessgeräts über einen großen Bereich von Gasanteilen und komplexen Durchflussbedingungen, sogar bei einem vollständigen Übergang von der reinen Flüssigphase zur Gasphase und zurück. Massedurchfluss- und Dichtemessungen bleiben stabil, was in Anwendungen wie Abfüllung/Verladung/Leer-Voll-Leer-Prozessen erfolgreich nachgewiesen werden konnte. Selbst bei einem vollständigen Übergang von einer reinen Flüssigphase zu einer Gasphase und zurück, d. h. von 0 bis 100% Gasanteil, misst das Gerät ohne Unterbrechung weiter. EGM™ (Entrained Gas Management) gehört zur Standardausstattung aller OPTIMASS Durchflussmessgeräte mit MFC 400 Messumformer und bietet eine Reihe von Vorteilen für Ihren Prozess:
- Das Messgerät gewährleistet den Betrieb über einen großen Bereich von Gasanteilen und komplexen Durchflussbedingungen bis zu einem Gasanteil von 100%
- Exzellente Reproduzierbarkeit bei Masse und Dichte
- Ideal für Dosierung und Beladung bei Leer-voll-leer-Anwendungen
- Zuverlässige Erfassung und Anzeige von 2-Phasen-Strömungen, Luft-/Gaseinschlüssen
EGM™ überwindet zuvor unlösbare ProblemeDas Geheimnis der 2-Phasen DurchflussmessungMASSE UND DICHTE TROTZ GASANTEIL
OPTIMASS Geräte mit EGM™ messen problemlos sowohl gashaltige Schlämme als auch hochviskose Flüssigkeiten mit Gaseinschlüssen. EGM™ trägt darüber hinaus dazu bei, Probleme bei Durchflüssen zu überwinden, bei denen eine höhere Viskosität und die relative unterschiedliche Geschwindigkeit der Flüssigkeit und des Gases den Durchfluss beeinflussen.
Gaseinschlüsse in der Flüssigkeit dämpfen die regelmäßige Schwingung in den Messrohren, und wenn der Gasanteil steigt, kann es zu einem kompletten Stopp der Schwingung kommen. Um dieses Problem zu überwinden, hat KROHNE leistungsstarke Regelalgorithmen entwickelt, die es dem Messgerät ermöglichen, die Schwingung beizubehalten und die Messung auch bei komplexen Strömungsregimen fortzusetzen.
Selbst bei vollständigen Übergang von einer reinen Flüssigphase zu einer Gasphase und zurück, d.h. von 0 bis 100% Gasanteil, misst das Gerät ohne Unterbrechung.
Coriolis Durchflussmessgeräte können Massedurchfluss, Volumendurchfluss und die Dichte jeder Flüssigkeit messen, unabhängig davon, ob sie mit Luft durchsetzt ist oder nicht. Die Dichtemessung von einphasigen Flüssigkeiten ist ein gängiges Verfahren, das sich bei herkömmlichen Messgeräten im Falle von mitgeführtem Gas jedoch schwierig gestaltet.
Bei vielen Anwendungen mit Gasanteilen zeigen Messgeräte mit EGM™ eine herausragende Leistung und Wiederholbarkeit für die Prozesssteuerung sowie für Messungen beim Abfüllen, Be- und Entladen sowie bei Transfermessungen.
Herausragende Leistung bei allen Prozessanwendungen
Im Hinblick auf die Auswahl des korrekten Durchflussmessgeräts bietet die OPTIMASS Serie eine Lösung für alle industriellen Anwender weltweit. KROHNE liefert leistungsstarke Coriolis-Durchflussmessgeräte mit geradem und gebogenem Rohr mit Nennweiten von 1 bis 400 mm / 1/25¨ bis 16¨ für Durchflüsse von 0,3 bis 4.600.000 kg/h / 0,011 bis 169.021 lb/min. Diese Geräte eignen sich für alle Anwendungen, einschließlich eichpflichtige Messungen und problematische Anwendungen wie beispielsweise mit hochviskosen Medien, nicht-homogenen Gemischen sowie Medien mit Feststoffanteil und Gaseinschlüssen. Ohne die Notwendigkeit von geraden Einlauf-/Auslaufstrecken und dank der kompakten Bauart gibt es beim Einbau der OPTIMASS Durchflussmessgeräte praktisch keine Einschränkungen, sodass Sie das optimale Messgerät für Ihre Anwendung ganz einfach auswählen können.
OPTIMASS 1400
Für universelle Anwendungen und Prozesssteuerung
OPTIMASS 2400
Doppel- oder Vierfach-Geradrohr für Großmengenmessung oder eichpflichtigen Verkehr, bis DN400/16¨
OPTIMASS 3400
Für Kleinstmengen und Dosieranwendungen
OPTIMASS 6400
Das standardmäßige Hochleistungsmessgerät für die Prozessindustrie, bis DN300/12¨
OPTIMASS 7400
Für anspruchsvolle Anwendungen, mit einzelnem geradem Messrohr
Kompetenzzentrum für Coriolis-Technologie
Das Kompetenzzentrum für Coriolis-Masse-Durchflussmessgeräte befindet sich in Wellingborough, Großbritannien. KROHNE führte das erste handelsübliche Coriolis-Messgerät mit einem einzelnem Geradrohr ein und verfügt über zahlreiche Patente, welche die Weiterentwicklung von einzigartigen Ausführungen ermöglichen.
KROHNE besitzt mehr als 3 Jahrzehnte Erfahrung in der Entwicklung der innovativsten Coriolis-Messgeräte.
Unsere hochmoderne Entwicklung und Produktionsstätten arbeiten daran, Produktdesign & Qualität kontinuierlich zu verbessern.
Fortlaufende Forschung und Entwicklung spielen eine entscheidende Rolle für die gezielte und innovative Weiterentwicklung der OPTIMASS Serie. Jedes Produkt wird streng nach globalen Standards getestet, um die höchstmögliche Produktqualität und Zuverlässigkeit zu gewährleisten. Neben Forschung & Entwicklung und Produktion legen wir besonderen Wert auf Kundenberatung und Kundendienst und bieten auch Schulungen bei uns im Haus, vor Ort beim Kunden oder remote an.
Kommunikation: Alle Optionen stehen bereit
Ergänzend zu den Kommunikationsoptionen HART® 7, FOUNDATION™ Fieldbus, PROFIBUS® (PA und DP) und Modbus ist der MFC 400 Messumformer der OPTIMASS Serie optional mit EtherNet/IP und PROFINET I/O erhältlich. Damit können alle OPTIMASS x400 Coriolis-Masse-Durchflussmessgeräte mit Industrial-Ethernet-Kommunikation ausgestattet werden. Alle Mess-, Prozess- und Diagnosedaten des Messgeräts sind somit in Echtzeit über einen Kommunikationskanal verfügbar, was für unsere Kunden viele Vorteile bietet:
- Einfache Integration mit anderen Systemen
- Neueste Kommunikationsprotokolle
- Sichere Kommunikation
- Kostenfreie Treiber und Software: kein Abonnement
Kalibrierung: Sicherheit, auf die Sie zählen können
Kalibrierung gehört zu den Kernkompetenzen von KROHNE. Mit jedem KROHNE Produkt erwerben Sie ein Messgerät, das Messgenauigkeit mit geringer Messunsicherheit unter Prozessbedingungen gewährleistet.
KROHNE ist der Coriolis-Messgerätehersteller mit den größten Kalibrierständen auf dem Markt, die nach ISO/EN 17025 akkreditiert sind. Die niedrigste erweiterte Unsicherheit bei großen Durchflussraten bis 2.000.000 kg/h beträgt 0,017%. Wir sind dank eines einzigartigen Verfahrens in der Lage, auch größte Coriolis-Masse-Durchflussmessgeräte bis auf 83% des Nenndurchflusses an drei Temperaturpunkten zu kalibrieren.
Auf den neuen Kalibrierständen kann das OPTIMASS 2400 S400 / 16 Zoll Coriolis-Masse-Durchflussmessgerät so für Durchflüsse bis zum Nenndurchfluss kalibriert werden. Unsere Messgeräte können nach verschiedenen Normen wie beispielsweise OIML, Europäische Messgeräterichtlinie (MI-002 und 005) kalibriert und zertifiziert werden und sind API und AGA konform

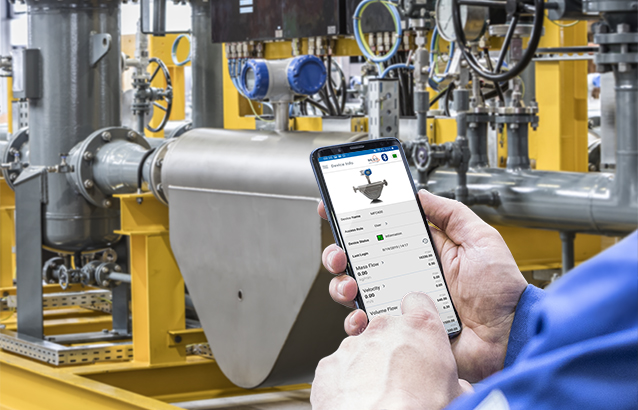

Die weltweit ersten SIL-zertifizierten Coriolis-Durchflussmessgeräte mit Bluetooth®-Kommunikation
Alle OPTIMASS Durchflussmessgeräte mit dem MFC 400 Messumformer stehen nun mit sicherer Bluetooth® Kommunikation zur Verfügung. Damit bieten wir das weltweit erste Gerät, das den drahtlosen Betrieb in sicherheitsgerichteten Anwendungen ermöglicht. Mit der neuen OPTICHECK Flow Mobile App auf mobilen Geräten oder FDT/DTM auf Laptops können Inbetriebnahme, Parametrierung, Verifizierung, Leistungsüberwachung und Anwendungsparameter vor Ort über eine Bluetooth® Verbindung (<20 m/65,6 ft) verwaltet werden – ideal für Geräte, die in unzugänglichen Bereichen oder EX Zone 1 installiert sind.
- Drahtlose Inbetriebnahme und Geräteparametrierung per sicherer Bluetooth®-Verbindung
- Verifikation ohne Messunterbrechung
- Überwachung von Messgerätefunktion und Anwendungsparametern
- Schnappschuss/Ereignisprotokoll per E-Mail
- Nullkalibrierung für maximale Genauigkeit
- NE 107-Konfiguration, d. h. Mapping von Ereignissen nach NE 107-Zuständen
OPTICHECK DTM für die erweiterte Verifikation und Inbetriebnahme von Messgeräten
- Funktioniert mit jeder beliebigen FDT-Frame-Anwendung von der Leitwarte aus oder an der Anlage
- Erweiterte Verifikation (Stufe 0, 1) ohne Prozessunterbrechung
- Detaillierte Berichte zur Dokumentation der Wiederholungsprüfung von Schutzkreisen nach IEC 61508/61511 und für Qualitätsmanagementsysteme (ISO 9001)
Neuartige Funktionen für sicherheitsgerichtete Anwendungen
OPTIMASS Durchflussmessgeräte mit dem MFC 400 Messumformer sind die weltweit ersten SIL-zertifizierten Coriolis-Messgeräte auf dem Markt, die Bluetooth®-Kommunikation bieten. Der Messumformer stellt zudem einige zusätzliche Funktionen für ein breites Spektrum von Anwendungen in Sicherheitssystemen (SIS) bereit.
- Vollständig für Sicherheitsanwendungen gemäß der jüngsten IEC 61508 2010 Norm entwickelt
- Diagnosedeckungsgrad von >96%
- Diagnosetestintervall von weniger als einer Minute: Dies ermöglicht die Verwendung in SIL 2/3 Anwendungen oder in der Betriebsart mit kontinuierlicher Anforderungsrate, der höchsten spezifizierten Betriebsart
- Die SIL 2/3 Software-Zertifizierung garantiert die niedrigstmögliche Anzahl systematischer Software-Fehler
- Ausfallsichere Bus-Topologien und andere für Hardware sicherheitsrelevante Funktionen
Sicherheit bei der getrennten ParametrierungErweiterte Online-DiagnosePartial Proof Test – Partieller Wiederholungstest im Prozess
Die MFC 400 Messumformer-Software bietet das sicherste und vielseitigste Authentifizierungskonzept für den Fernzugriff und ist vom TÜV Rheinland umfassend zertifiziert. Der MFC 400 ermöglicht die Änderung von sicherheitsrelevanten Daten über HART®–Signale unter Verwendung eines FSK-Modems, und zwar auch vom Kontrollraum aus.
Zu diesem Zweck müssen alle Zugriffsebenen vollständig passwortgeschützt sein, unabhängig davon, ob die Konfiguration getrennt über HART®, über die lokale Anzeige oder über die OPTICHECK Service-Tools erfolgt.
Die nach IEC 61508/61511 entwickelte Serie der OPTIMASS Coriolis Durchflussmessgeräte erfüllt die anspruchsvollsten Sicherheitsnormen. Um einen Diagnosedeckungsgrad von >96% zu erreichen, wurden in die OPTIMASS Durchflussmessgeräte die kontinuierliche Signalüberwachung, redundante Referenzen und Kalibrierungen integriert. Dank der redundanten Speicherung aller Gerätekonfigurationsdaten kann der Messumformer jederzeit ersetzt werden, ohne dass er manuell neu konfiguriert werden muss: Das bedeutet eine höhere Sicherheit und weniger Aufwand für den Endanwender.
Wir haben in Zusammenarbeit mit dem TÜV Rheinland ein Verfahren für partielle Wiederholungstests für die OPTIMASS Serie entwickelt. Der Deckungsgrad bei der Wiederholungsprüfung (Proof test coverage, PTC) beträgt 82%, ohne das Gerät entfernen zu müssen. Dies gewährleistet den sicheren Betrieb sämtlicher sicherheitsrelevanter Funktionen und rechtfertigt auch die Verlängerung der Intervalle für vollständige Wiederholungsprüfungen.
