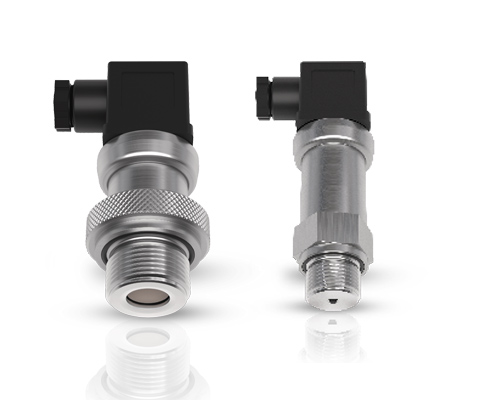

OPTIBAR PC 1010
Snímač tlaku s keramickou membránou pro základní měření tlaku a výšky hladiny
Varianty komunikace:
- 4…20 mA
- 0…10 VDC
Schválení:
| Ex: | Ex ia |
| Jiná: | DVGW pro pitnou vodu |
OPTIBAR PC 1010 je ultrakompaktní snímač tlaku se zapuštěnou nebo čelní keramickou membránou pro měření relativního tlaku. Zajišťuje cenově příznivé řešení pro základní aplikace při měření kapalin, plynů a páry do 40 barů / 580 psi při teplotách do +125 °C / +257°F. Díky své robustní konstrukci je tento snímač tlaku ideální pro dlouhodobě stabilní měření tlaku a výšky hladiny v mnoha průmyslových odvětvích.
Kapacitní keramická měřicí cela je zárukou vysoké bezpečnosti a spolehlivosti. Nepotřebuje žádnou náplň čidla a je velmi odolná vůči překročení max. tlaku a přetížení, a tedy i odolná vůči tlakovým rázům. Díky použité vysoce kvalitní keramice je tento snímač tlaku také odolný vůči abrazivním a agresivním médiím. Kompaktní rozměry OPTIBAR PC 1010 umožňují úsporu místa při instalaci. Dodává se s různými typy závitových připojení vyráběných z korozivzdorné oceli i z nekovových materiálů PVDF a PP-HT pro zvýšenou odolnost vůči korozi.
Charakteristika:
Maximální odolnost vůči přetížení
Tlakové rázy mají významný vliv na přesnost měření a také na fyzickou integritu měřicí cely. Robustní snímače tlaku poskytují vyšší poměr mezi jmenovitým rozsahem, který splňuje základní požadavky dané aplikace, a maximálním pracovním tlakem, který představuje omezení pro maximální přípustný tlak nezpůsobující trvalou odchylku nebo poškození.
Suchá měřicí cela
Kapacitní princip měření s keramickou membránou umožňuje přesné a spolehlivé měření tlaku bez náplně uvnitř měřicí cely. Snižuje se tak riziko úniku plnicí kapaliny a zajišťuje se měření bez kontaminace.
Odolnost vůči vakuu
Přítomnost vakua může výrazným způsobem ovlivnit měřicí funkce snímačů tlaku. K nejčastějším problémům patří odplyňování náplně čidla u přístrojů s kovovými membránami. Keramické senzory náplň nemají, a odolávají tedy dokonale vakuu při provozních teplotách do 125°C / 257°F.
Odolnost vůči korozi
Vzhledem k velké chemické stabilitě je keramika ze syntetického safíru čistoty 99,996 % pasivována a odolává chemické korozi i agresivnímu prostředí. Tato vysoká odolnost vůči žíravým chemikáliím je podstatnou výhodou keramiky oproti kovům, plastům a jiným materiálům.
Tvrdost
Safírová keramika je 10x tvrdší než korozivzdorná ocel – média obsahující pevné částice tedy nijak neovlivňují životnost ani výkonnost snímače tlaku.
Odolnost vůči vodíku
Za určitých provozních podmínek může docházet k difuzi vodíku přes tenké kovové membrány a způsobit odchylky nebo chyby měření. Keramika je díky své molekulové struktuře pro atomový vodík neprostupná.
