OPTIBAR PC 1010
Drucktransmitter mit Keramikmembran für einfache Druck- und Füllstandanwendungen
Kommunikationsoptionen:
- 4…20 mA
- 0…10 VDC
Zulassungen:
| Ex: | Ex ia |
| Weitere: | Trinkwasser DVGW |

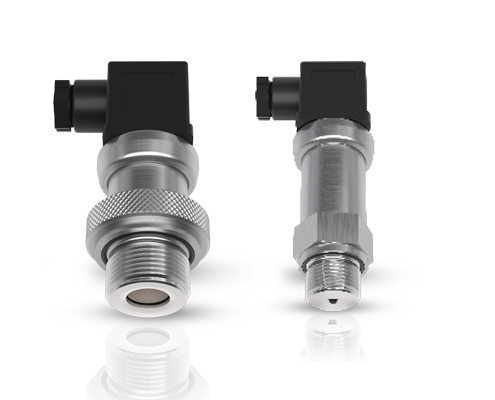

Der OPTIBAR PC 1010 ist ein ultrakompakter Drucktransmitter mit innenliegender oder frontbündiger keramischer Membran für die Relativdruckmessung. Er bietet eine kostengünstige Lösung für einfache Anwendungen mit Flüssigkeiten, Gasen und Dampf bis zu 40 bar / 580 psi und Temperaturen bis zu +125°C / +257°F. Dank seiner robusten Bauweise ist der Drucktransmitter ideal für langzeitstabile Druck- und Füllstandmessungen in vielen Industrien geeignet.
Die kapazitive Keramik-Messzelle bietet ein hohes Maß an Sicherheit und Zuverlässigkeit. Sie benötigt keine Füllflüssigkeit und ist in hohem Maße überdruck- und überlastfest und damit beständig gegenüber Wasserschlag. Die Hochleistungskeramik macht den Drucktransmitter zudem äußerst robust gegenüber abrasiven und aggressiven Medien. Der OPTIBAR PC 1010 lässt sich äußerst platzsparend installieren. Er verfügt über unterschiedliche Gewindeanschlüsse, die in Edelstahl sowie für einen erhöhten Korrosionsschutz auch in nicht-metallischen Werkstoffen lieferbar sind.
Highlights:
Höchste Überlastfestigkeit
Druckspitzen wirken sich stark auf die Messgenauigkeit und den physischen Zustand der Messzelle aus. Ein robuster Drucksensor bietet hohe Überlastfestigkeit, um die grundlegenden Anforderungen der Messaufgabe zu erfüllen, und einem maximalen Betriebsdruck, was den maximal zulässigen Druck ohne dauerhafte Drift oder Schäden begrenzt.
Trockene Messzelle
Das kapazitive Messprinzip mit einer Keramik-Membran ermöglicht eine präzise und zuverlässige Druckmessung ohne Füllflüssigkeit in der Messzelle. Dadurch wird das Risiko von Leckagen verringert und eine kontaminationsfreie Messung gewährleistet.
Vakuumbeständigkeit
Die Vakuumbedingungen können sich stark auf die Messleistung von Druckmessumformern auswirken. Das Ausgasen der Füllflüssigkeit in die metallischen Membransysteme ist eines der häufigsten Probleme. Keramiksensoren besitzen keine Füllflüssigkeit und widerstehen Prozesstemperaturen von bis zu 125°C / 257°F daher auf optimale Weise
Korrosionsbeständigkeit
Dank ihrer hohen chemischen Stabilität wird die 99,996% reine Saphir-Keramik zum Schutz vor chemischer Korrosion, auch in rauen Umgebungen, passiviert. Das Ergebnis ist ein korrosionsbeständigerer Sensor im Vergleich zu Metallen, Kunststoffen und anderen Werkstoffen.
Härte
Saphir-Keramik ist 10x härter als Edelstahl. Flüssigkeiten mit Feststoffanteil haben keinen Einfluss auf die Langlebigkeit oder die Leistung des Sensors.
Wasserstoffbeständigkeit
Wasserstoff kann unter bestimmten Bedingungen durch dünne Metallmembrane diffundieren und Verschiebungen und Drift verursachen. Aufgrund seiner Molekülstruktur ist Keramik undurchlässig für atomaren Wasserstoff.
